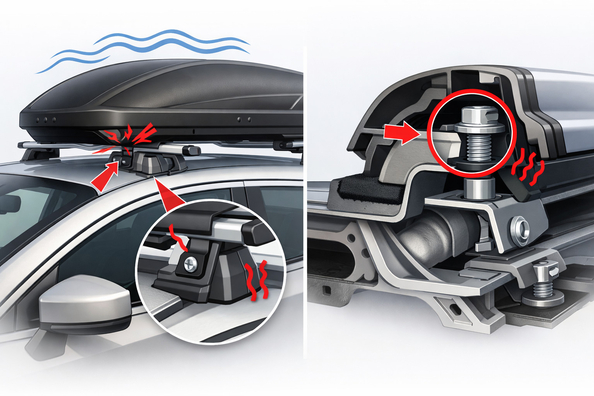

Kāpēc jumta bagāžnieka sistēma vibrē un kā atrast vājo vietu

Jumta bagāžas sistēmas vibrācija gandrīz vienmēr reducējas uz trim lietām: brīvkustība stiprinājumos, montāžas kļūda vai aerodinamisks rezonanss noteiktā ātrumā. Ja troksnis parādījās pēc šķērssiju, boksa vai deflektora uzstādīšanas, vājā vieta parasti tiek atrasta ar pakāpenisku pārbaudi, nevis “minēšanu”.

Praktiska pieeja ir vienkārša: vispirms atdalīt pašas sistēmas troksni no virsbūves trokšņa, pēc tam pārbaudīt stiprinājumus, elementu orientāciju un slodzi. Tieši tā visbiežāk izdodas saprast, kāpēc jumta bagāžas sistēma vibrē, un netērēt naudu liekām detaļām. Ja vajadzīga pamata mezglu pārbaude, ērti sākt ar reliņiem un bagāžniekiem.

Kāpēc rodas šī problēma

Vibrācija rodas, kad kāds bagāžas sistēmas elements nonāk svārstību režīmā gaisa plūsmas ietekmē vai mikrolufta dēļ stiprinājumos. Nelielos ātrumos tas var būt gandrīz nemanāmi, bet uz šosejas pārvēršas par dūkoņu, gaudošanu vai jūtamu šķērssiju un boksa trīci.

Visbiežāk problēma nav vienā “sliktā” detaļā, bet sīku noviržu kombinācijā: šķērssija ir uzstādīta nepareizi, fiksators nav pietiekami pievilkts, deflektors ķer plūsmu nepareizā leņķī, bet netīrumi vai ledus pabeidz līdzsvaru. Tāpēc vājā vieta jāmeklē nevis pēc skaņas, bet pēc pārbaudes shēmas.

Galvenie iemesli

• Brīvkustība stiprinājumos. Pat neliela sprauga slēdzenē, spacerī, vāciņā vai fiksatorā rada vibrāciju ātrumā.
• Nepareiza šķērssiju orientācija. Apgriezti vai ne pēc atzīmēm iestatīti elementi rada papildu troksni un rezonansi.
• Neveiksmīgs deflektora novietojums. Ja tas ir uzstādīts, pārkāpjot ģeometriju vai atstarpi, gaisa plūsma sit tajā spēcīgāk, nekā vajag.
• Pārmērīga vai nevienmērīga slodze. Pieļaujamās masas pārsniegšana vai kravas pārbīde uz priekšu/aizmuguri pasliktina mezgla stabilitāti.
• Netīrumi, ledus, nodilušas ieliktņi. Gruži sēžas vietās vai bojāti gumijas elementi iedarbina sīkas svārstības, kas pēc tam pastiprinās.
• Aerodinamisks rezonanss. Bieži izpaužas aptuveni 64–80 km/h diapazonā un augstāk, kad sistēmas forma sakrīt ar gaisa plūsmu.

Kā saprast, kas ir iemesls tieši jūsu gadījumā

Sāciet ar vienkāršu testu: noņemiet pa vienam ārējam elementam un atkārtojiet īsu braucienu tajā pašā ātrumā. Ja troksnis pazuda pēc šķērssijas, deflektora vai boksa demontāžas, avots gandrīz noteikti ir šajā mezglā, nevis piekarē vai salonā.

Tālāk pārbaudiet montāžu bez slodzes: vai šķērssijas stāv pēc atzīmēm, vai stiprinājumi ir pievilkti vienādi, vai nav brīvkustības plastmasas un gumijas ieliktņos. Atsevišķi apskatiet vāciņus, spacerus un saskares vietas ar jumtu: tieši tur bieži ir vājā vieta, ko bez izjaukšanas neredz.

Ja vibrācijas problēma parādās tikai noteiktā ātrumā, tas izskatās pēc rezonanses. Ja troksnis ir vienmēr un pastiprinās uz bedrēm vai mainoties temperatūrai, biežāk vainīgs ir mehānisks lufts vai nepietiekami pievilkts stiprinājums.

Simptomi, iemesli un ko darīt (tabula)

Kas patiešām palīdz

Vislabāk strādā pakāpeniska diagnostika: noņemt lieko, pārbaudīt bez slodzes, pievilkt stiprinājumus līdz ieteiktajam momentam un atkal notestēt tajā pašā ceļa posmā. Šāda pieeja ātri parāda, kura detaļa ir trokšņa avots.

Efektīvi ir arī aerodinamiski risinājumi: šķērssijas ar pareizu profilu, deflektori, korekts intervāls starp elementiem un tīra montāžas ģeometrija. Praktiski svarīgas ir arī banālas lietas: vismaz 700 mm starp priekšējo un aizmugurējo šķērssiju, ja instrukcija nenosaka citādi, un ātrums ne augstāks par konkrētajai sistēmai ieteikto.

Ja ražotājs norāda konkrētu pievilkšanas momentu, tas ir jāievēro. Piemēram, atsevišķiem mezgliem biļetenos sastopamas vērtības, piemēram, 2,7 N·m fiksatoriem vai 8 N·m deflektora skrūvēm, taču šos skaitļus nedrīkst pārcelt uz citām sistēmām bez tieši jūsu komplekta instrukcijas.

Kas gandrīz nestrādā vai palīdz īslaicīgi

Bezjēdzīgi ir vienkārši “pievilkt stiprāk” visu pēc kārtas. Pārmērīga pievilkšana cēloni nenovērš un bieži vien tikai deformē plastmasu, pasliktina sēdi vai nomaskē luftu līdz pirmajai bedrei.

Tāpat vāji strādā pašdarinātas starplikas, urbšana, metāla liekšana vai lentes uztīšana tur, kur vajadzīga ieliktņa nomaiņa vai atkārtota regulēšana. Šādi risinājumi var uz dienu vai divām pieklusināt skaņu, bet sistēmu nestabilizē.

Nevajag paļauties arī uz nejaušu kravas maiņu bez montāžas pārbaudes. Ja avots ir stiprinājumā vai šķērssiju orientācijā, cita masa tikai nedaudz mainīs rezonanses frekvenci, bet pašu defektu nenovērsīs.

Kad ir jēga aksesuāriem vai elementu nomaiņai

Aksesuāri ir jēgpilni tad, ja problēma ir aerodinamiski vai ja konkrēta detaļa jau ir nolietota. Ja troksnis nāk no plūsmas formas, palīdzēs deflektori, šķērssijas ar labāku profilu vai pareizāks attālums starp balstiem. Ja avots ir vienā ieliktņā, vāciņā vai spacerī, pietiek nomainīt tieši to.

Dažreiz problēma vispār nav pievilkšanas spēkā, bet komplekta saderībā ar virsbūvi. Atsevišķiem auto biļeteni tieši rāda, ka jumta ģeometrijas dēļ jāmaina spaceris vai jāpārinstalē mezgls. Tātad aksesuārs vai jauna detaļa vajadzīga tikai tad, kad esošā konfigurācija nespēj noturēt stabilu sēdi.

Ja vēlaties piemeklēt mezglu bez liekiem eksperimentiem, vispirms pārbaudiet saderību un pamata ģeometriju lapā reliņi un bagāžnieki, un tikai pēc tam izlemiet, vai vajadzīgs deflektors, cits šķērssiju komplekts vai viena stiprinājuma nomaiņa.

Risinājumi: kad strādā un kad nav vērts tērēt naudu (tabula)

Secinājums

Ja jumta bagāžas sistēma vibrē, 80% gadījumu jāmeklē nevis “mistisks bojājums”, bet konkrēta brīvkustība, montāžas kļūda vai rezonanss ātrumā. Visefektīvākais ceļš — pa vienam noņemt elementus, pārbaudīt atzīmes, pievilkšanas momentu, attālumu starp šķērssijām un sēžas vietu tīrību.

Praktiskais verdikts ir šāds: vispirms diagnostika un regulēšana, pēc tam — tikai tās detaļas nomaiņa, kur atrasta vājā vieta. Pilna komplekta nomaiņai ir jēga tikai tad, ja sistēma neatbilst virsbūvei vai vairāki mezgli jau ir nolietoti. Viss pārējais ir vai nu īslaicīga maskēšana, vai lieki izdevumi.

Kā tas darbojas

Atdaliet sistēmas troksni no auto trokšņa

Vispirms noņemiet pa vienam ārējo elementu — šķērsstieni, deflektoru vai boksu — un atkārtojiet īsu braucienu ar tādu pašu ātrumu. Ja vibrācija pazūd pēc konkrētās detaļas demontāžas, tieši tā arī ir problēmas avots.

Pārbaudiet stiprinājumus, vai nav brīvkustības

Pārbaudiet slēdzenes, fiksatorus, spraiserus, vāciņus un gumijas ieliktņus. Pat neliela sprauga vai nepietiekami pievilkts stiprinājums bieži rada džinkstēšanu, dūkoņu vai kratīšanos uz šosejas.

Salīdziniet montāžu ar atzīmēm un ģeometriju

Pārliecinieties, ka šķērsstieņi ir uzstādīti pēc atzīmēm un nav pagriezti nepareizi. Tāpat pārbaudiet deflektora stāvokli un attālumu starp šķērsstieņiem, jo kļūda orientācijā viegli provocē rezonansi.

Novērtējiet slodzi un balsta vietu stāvokli

Pārbaudiet, vai nav pārsniegta pieļaujamā masa un vai krava nav pārbīdīta uz priekšu vai atpakaļ. Apskatiet saskares vietas, vai nav netīrumu, ūdens, ledus un nolietotu elementu — tie bieži izraisa sīkas vibrācijas.

Pārbaudiet sistēmu pie tā paša ātruma

Ja troksnis parādās tikai noteiktā ātruma diapazonā, tas izskatās pēc aerodinamiskās rezonanses. Pēc pievilkšanas vai elementu pārbīdes veiciet atkārtotu testu, lai saprastu, kas tieši ir mainījies.

Nevis nejaušas modifikācijas, bet tikai problemātiskās detaļas nomaiņa

Ja vājā vieta ir atrasta, nomainiet tieši vāciņu, ieliktni, spraiseru vai citu detaļu, kas rada brīvkustību. Nepārvilkiet visu pēc kārtas un nepaļaujieties uz paštaisītiem paliktņiem — tie parasti dod tikai īslaicīgu efektu.
